Втулки ПНД под фланец: типы, размеры и правила установки
Содержание
- Типы втулок ПНД
- Конструктивные особенности
- Размеры и технические характеристики
- Правильная установка фланцевых втулок ПНД
Современные трубопроводные системы требуют прочных и долговечных решений — особенно там, где нужно состыковать материалы разной природы. Втулки ПНД под фланец, выполненные из полиэтилена низкого давления (ПЭ100), помогают корректно соединять полиэтиленовые трубы с металлическими и асбоцементными элементами. Такое решение обеспечивает герметичность, хорошо переносит эксплуатационные нагрузки и сохраняет надежность узла на длительный срок. Ниже разберём основные типы втулок, их особенности и область применения.

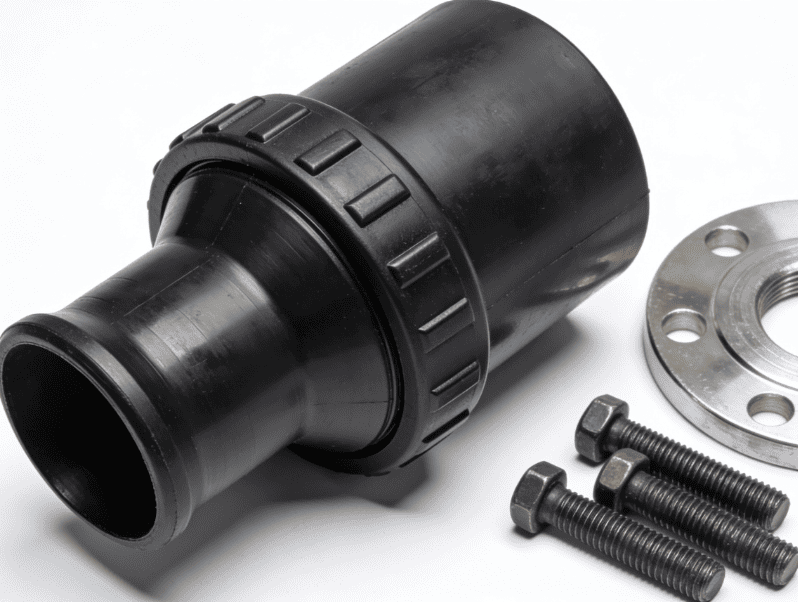

Втулка под фланец литая удлиненная ПЭ100
Типы втулок ПНД
По способу изготовления втулки под фланец делят на литые и сварные.
- Литые втулки. Изготавливаются методом заливки расплавленного полиэтилена в форму с последующей механической доработкой. Их ключевое преимущество — отсутствие швов, за счёт чего достигаются высокая прочность, однородность структуры и стабильные характеристики в эксплуатации. Такие втулки чаще выбирают для ответственных инженерных сетей, включая газовые системы и магистральные водопроводы.
- Сварные (сегментные) втулки. Выпускаются из отдельных отрезков трубы, которые соединяются термосваркой. Наличие сварного шва потенциально снижает прочность по сравнению с литым вариантом, зато такие изделия обычно выгоднее по цене, особенно на больших диаметрах. Их применяют в водоснабжении, дренажных и технических трубопроводах, но для газовых магистралей такие втулки не используются.
Конструктивные особенности
По длине втулки ПНД под фланец бывают двух типов: короткие и удлинённые.
- Короткие варианты выручают там, где мало места для монтажа, но зачастую требуют дополнительного крепежа, чтобы узел был жёстко зафиксирован.
- Удлинённые втулки ставятся проще и подходят для большинства задач — они помогают собрать надежное и герметичное соединение без лишних сложностей.
Какой тип выбрать, зависит от условий работы трубопровода, уровня давления и особенностей установленного оборудования.
Размеры и технические характеристики
К ключевым параметрам втулок ПНД под фланец относятся:
- SDR (Standard Dimension Ratio) — показатель соотношения наружного диаметра к толщине стенки. Для литых изделий обычно применяется SDR 11–17, для сварных — SDR 11–21.
- Диаметр — наиболее распространённые размеры находятся в диапазоне 63–1200 мм, при необходимости возможен выпуск под индивидуальные требования.
Основные рабочие свойства:
- устойчивость к коррозии и воздействию химических сред;
- температурный режим эксплуатации в пределах 0–40°C;
- работа при внутреннем давлении до 16 бар;
- хорошая гибкость и высокая ударная прочность;
- герметичность узла с минимальным риском протечек.
Благодаря этим характеристикам втулки ПНД под фланец используют не только в коммунальных и промышленных сетях, но и в сельском хозяйстве, геотермальных контурах и системах орошения.
Правильная установка фланцевых втулок ПНД
Чтобы узел получился надежным и служил долго, монтаж выполняют в четкой последовательности:
- Наденьте фланец на втулку.
- Присоедините втулку к трубе: выполните стыковую сварку либо зафиксируйте прижимным элементом (в зависимости от конструкции).
- Состыкуйте фланец втулки с ответным фланцем и равномерно затяните болтовые соединения.
Такой порядок работ помогает добиться герметичного и износостойкого соединения. При этом фланцевый узел остается разборным — при обслуживании или ремонте можно демонтировать участок без полной замены трубопровода.
Втулки — важная часть трубопроводных систем, позволяющая корректно соединять элементы из разных материалов. Если правильно выбрать тип втулки (литая или сварная), подобрать SDR под условия эксплуатации и соблюсти технологию монтажа, система будет прочной, долговечной и не потребует лишних затрат на обслуживание.
